光化学蚀刻是一种结合光刻技术与化学蚀刻的精密加工工艺，广泛应用于微电子、MEMS等领域。以下是对其技术细节、应用及发展趋势的系统性解析：

一、光化学蚀刻加工流程

1.光刻胶选择

-正性胶：曝光部分溶解（如AZ系列），适用于高分辨率图形。

-负性胶：未曝光部分溶解（如SU-8），适合厚胶层和深结构。

-选择依据：分辨率要求、材料兼容性及蚀刻环境（耐酸性/碱性）。

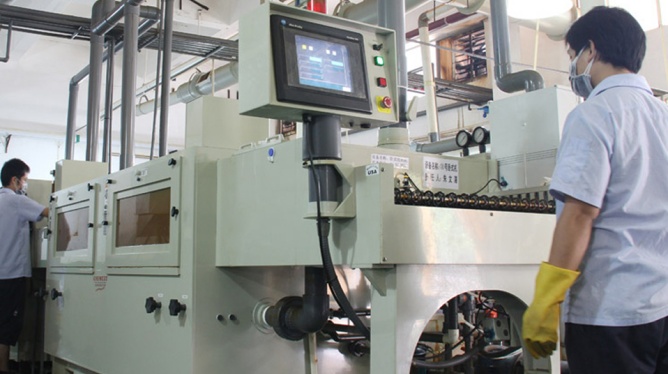

2.蚀刻剂类型

-金属蚀刻：常用FeCl?（铜）、HNO?/HF混合液（铝）、酸性CuCl?（不锈钢）。

-半导体蚀刻：KOH或TMAH（硅的各向异性蚀刻），HF/HNO?用于玻璃。

-控制参数：浓度、温度、搅拌速率影响蚀刻速率和侧壁垂直度。

3.曝光与显影

-光源：紫外光（i-line365nm）为主，极紫外（EUV）用于纳米级精度。

-显影液：碱性溶液（如KOH）用于正胶，有机溶剂（如PGMEA）用于负胶。

-对准精度：纳米级对准机确保多层图案套刻精度（关键于集成电路）。

4.深度与形貌控制

-各向同性蚀刻（如湿法蚀刻）形成圆弧侧壁，速度均匀但精度较低。

-各向异性蚀刻（如干法等离子蚀刻）实现垂直侧壁，需设备复杂。

二、光化学蚀刻应用实例

1.微电子

-集成电路：制作晶体管栅极、金属互连层（铜蚀刻Damascene工艺）。

-封装：晶圆级封装中的微凸点（SolderBump）图形化。

2.MEMS传感器

-加速度计/陀螺仪：通过硅的深反应离子蚀刻（DRIE）形成悬臂梁结构。

-微流体芯片：PDMS通道模具的玻璃蚀刻。

3.柔性电子

-透明电路：蚀刻ITO（氧化铟锡）薄膜制备触控传感器。

三、光化学蚀刻优势

1.精度可达微米级（可达1μm）

2.成本低，适合批量

3.材料适用性有限，需耐化学腐蚀，

4.环保性，需处理废液

四、光化学蚀刻工艺优化与挑战

1.侧壁粗糙度控制

-添加缓蚀剂（如BTA用于铜）减少侧壁腐蚀。

-脉冲喷雾蚀刻提高均匀性。

2.高纵横比结构

-结合光刻胶厚胶工艺与多次蚀刻（如LIGA技术）。

3.环保替代方案

-开发生物基蚀刻剂（如柠檬酸替代FeCl?）。

-废液回收（电解法回收金属离子）。

五、光化学蚀刻新兴趋势

1.纳米级蚀刻

-纳米压印光刻（NIL）结合蚀刻，实现10nm以下结构（如量子点器件）。

2.混合工艺

-光化学蚀刻与3D打印结合，制造多层异形结构。

3.生物医学应用

-可降解镁合金支架的微图案蚀刻（促进细胞定向生长）。

六、光化学蚀刻质量控制技术

-在线监测：激光干涉仪实时监控蚀刻深度。

-自动化检测：AI视觉系统识别图形缺陷（如缺口、残留）。

-表面分析：AFM检测粗糙度，XPS分析成分污染。

总结

光化学蚀刻在成本与精度间取得平衡，持续向高精度、环保化及跨学科应用拓展。未来，随着新材料（如二维材料）和混合制造技术的发展，其应用场景将进一步扩大，尤其在柔性电子和生物集成器件领域潜力显著。
