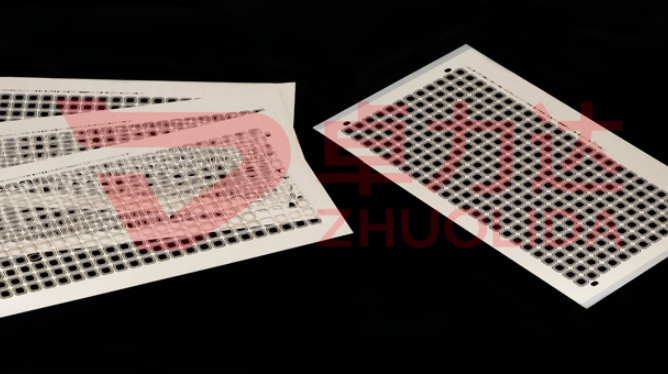

高精度蚀刻是一种在微米甚至纳米尺度上对材料进行精密加工的工艺,广泛应用于半导体、微机电系统(MEMS)、光学元件、生物芯片等领域。以下是高精度蚀刻关键要点及技术解析:
一、高精度蚀刻加工流程技术分类
-光刻蚀刻
-光刻:通过紫外光、深紫外光(DUV)或极紫外光(EUV)将掩膜版图形转移到光刻胶上。
-蚀刻:
-湿法蚀刻:使用化学溶液(如HF蚀刻二氧化硅,KOH蚀刻硅),各向同性/异性特性明显,成本低但精度受限。
-干法蚀刻:
-反应离子蚀刻(RIE):结合等离子体化学反应与物理轰击,各向异性强,精度高(纳米级)。
-离子束蚀刻(IBE):通过高能离子束直接轰击材料表面,适用于复杂三维结构。
-原子层蚀刻(ALE):逐层去除原子,实现亚纳米级控制,适用于最先进芯片制造。
-电子束/激光直写
-无需掩膜版,直接通过电子束或飞秒激光在材料表面刻画图形,精度可达10纳米以下,但效率低,适合小批量研发。
二、高精度蚀刻关键工艺参数
-材料适配性:不同材料(硅、GaN、金属、聚合物)需匹配特定蚀刻剂或气体(如Cl?蚀刻铝,SF?蚀刻硅)。
-各向异性控制:通过调节等离子体参数(功率、气压)或掩膜设计实现垂直或倾斜侧壁。
-选择比:确保蚀刻速率在目标材料与掩膜/底层材料间差异显著,减少过蚀刻。
-温度与均匀性:恒温控制避免热应力变形,多区气体分布保障大面积均匀性。
三、高精度蚀刻应用场景
-半导体芯片:7nm/5nm制程中,FinFET和GAA晶体管的沟槽蚀刻、通孔互联。
-MEMS传感器:陀螺仪、加速度计的悬臂梁结构,要求深硅蚀刻(DRIE)的高深宽比(>20:1)。
-光子芯片:光栅波导的亚波长精度刻蚀,影响光传输损耗。
-纳米压印模板:通过蚀刻制作母版,用于批量复制纳米结构。
四、高精度蚀刻前沿技术挑战
-极限尺寸控制:3nm以下节点的原子级精度需求,推动ALE和定向自组装(DSA)技术发展。
-缺陷抑制:减少微掩膜残留、侧壁粗糙度(LER)对器件电性能的影响。
-新材料适配:第三代半导体(SiC、GaN)的蚀刻工艺开发,需平衡蚀刻速率与表面损伤。
-成本与效率:EUV光刻+干法蚀刻的组合成本极高,需优化工艺步骤以降低量产成本。
五、高精度蚀刻检测与质量控制
-在线监测:光谱椭偏仪实时监控蚀刻终点,防止过刻。
-形貌分析:
-SEM/TEM观察微观结构;
-AFM测量表面粗糙度;
-光学轮廓仪检测深度与三维形貌。
-电学测试:通过测试结构的接触电阻、电容等参数间接评估蚀刻质量。
六、高精度蚀刻发展趋势
-智能化工艺:AI算法优化蚀刻参数组合,减少试错成本。
-绿色制造:开发低毒性蚀刻气体(如替代全氟化合物)。
-异质集成:晶圆级键合与蚀刻结合,实现3DIC和先进封装。
