五金蚀刻加工是一种通过化学或物理方法在金属表面进行精密腐蚀，从而形成特定图案、文字或结构的工艺。它广泛应用于电子元件、装饰品、精密机械零件等领域，尤其适合加工复杂、精细的金属部件。以下是关于五金蚀刻加工的详细介绍：

一、五金蚀刻加工流程

通过化学蚀刻液（如酸性或碱性溶液）与金属发生反应，溶解未被保护的区域，保留被光刻胶或掩膜覆盖的部分，最终形成设计图案。其核心步骤包括：

1.材料准备：选择适合的金属材料（如不锈钢、铜、铝、钛等）。

2.清洗处理：去除金属表面的油污和氧化物。

3.涂覆光刻胶：在金属表面均匀涂覆光敏抗蚀剂。

4.曝光显影：通过紫外光照射掩膜版，将图案转移到光刻胶上。

5.蚀刻：将金属浸入蚀刻液中，腐蚀未被保护的部位。

6.去胶与后处理：去除残留光刻胶，进行清洗、抛光或电镀等工序。

二、五金蚀刻常用材料与工艺

1.适用材料

-不锈钢：最常用，耐腐蚀性强，适合精密零件。

-铜/黄铜：导电性好，用于电子线路、散热片。

-铝：轻量化需求，如铭牌、装饰件。

-钛：医疗器械、航空航天部件。

2.蚀刻液选择

-不锈钢：三氯化铁（FeCl?）或硝酸混合溶液。

-铜：氯化铜（CuCl?）或硫酸-双氧水体系。

-铝：氢氧化钠（NaOH）或盐酸（HCl）。

三、五金蚀刻应用领域

1.电子行业

-集成电路引线框架、柔性电路板（FPC）、金属网版等。

2.装饰品

-金属标牌、首饰、镂空花纹等。

3.工业零件

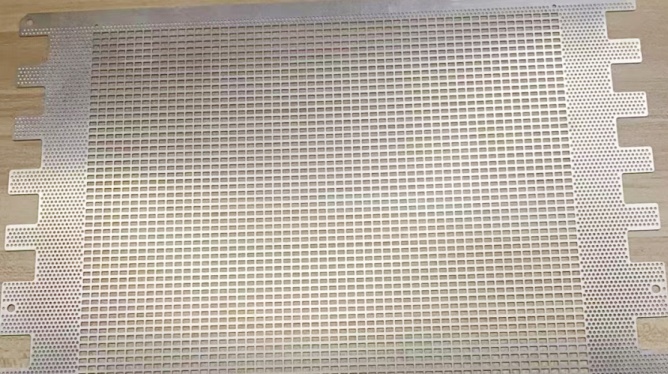

-精密滤网、传感器元件、微孔板等。

4.医疗器械

-手术器械、植入物表面处理。

5.汽车与航空航天

-燃油喷嘴、散热片、轻量化结构件。

四、五金蚀刻加工的优势

1.高精度：可加工微米级精细图案（线宽可达0.01mm）。

2.复杂图形：适合传统机械加工难以实现的异形、镂空结构。

3.无应力变形：非接触式腐蚀，避免材料机械变形。

4.小批量经济性：无需开模，适合定制化生产。

五、五金蚀刻局限性及注意事项

1.材料厚度限制：通常适用于薄板（0.02~2mm），过厚材料蚀刻效率低。

2.环保要求：蚀刻液需专业处理，避免污染。

3.设计限制：图案密度过高可能导致蚀刻不均匀。

4.安全防护：操作人员需穿戴防护装备，避免接触腐蚀性液体。

六、五金蚀刻成本与周期

-成本：取决于材料、蚀刻深度和面积，通常按每平方分米计价。

-周期：样品3-7天，批量生产1-2周（视复杂程度而定）。

通过五金蚀刻技术，可以实现高精度、复杂结构的金属部件加工，尤其适合对表面质量和功能特性要求高的领域。
