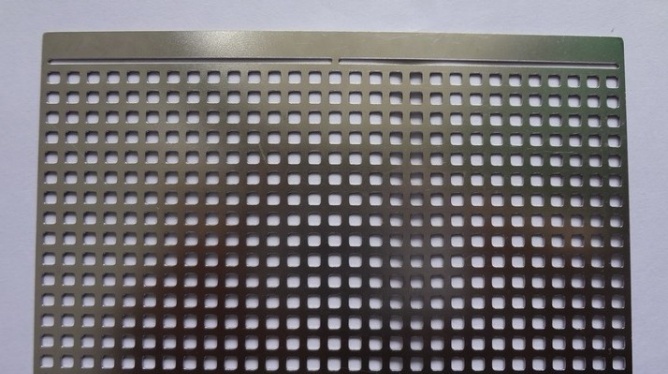

钛金属电蚀刻是一种通过电解反应在钛表面形成特定图案或结构的加工技术。由于钛具有高耐腐蚀性和表面氧化膜的特性，电蚀刻需要针对其化学特性进行优化。以下是钛金属电蚀刻的关键要点：

一、钛金属电蚀刻基本原理

-电化学腐蚀：通过阳极溶解原理，在电解液中施加电流，选择性蚀刻钛表面。

-氧化膜破坏：钛表面天然氧化层（TiO?）阻碍反应，需通过电解液成分或预处理（如酸洗）破除。

二、钛金属电蚀刻电解液选择

-常用配方：

-氢氟酸（HF）基溶液：如HF与HNO?的混合液（例：10%HF+30%HNO?+水），可高效蚀刻但毒性高。

-盐酸或硫酸基溶液：需配合氧化剂增强反应。

-中性/弱碱性溶液：如NaCl或KCl溶液，适用于精细蚀刻，但速度较慢。

-注意事项：氢氟酸需严格防护（防毒面具、耐酸手套），废液需中和处理。

三、钛金属电蚀刻工艺参数

-电流密度：通常为0.5~5A/dm²，过高易导致表面粗糙，过低则蚀刻缓慢。

-电压：根据电解液导电性调整，常用5~20V。

-时间：几秒至数十分钟，取决于所需蚀刻深度（微米级至毫米级）。

-温度：常温或微加热（40~60°C）以提高反应速率。

四、钛金属电蚀刻加工流程

1.表面预处理：

-机械抛光或喷砂去除表面杂质。

-酸洗（如10%HF+40%HNO?）活化表面。

2.掩膜制作：

-使用光刻胶、耐酸油墨或激光雕刻形成抗蚀层图案。

3.电蚀刻：

-钛作为阳极，惰性材料（如石墨）为阴极，浸入电解液通电。

4.后处理：

-去除掩膜，水洗、超声波清洗。

-中和残留酸液（如NaHCO?溶液），干燥。

五、钛金属电蚀刻应用场景

-工业领域：航空航天部件减重槽、散热器微结构。

-医疗器械：植入物表面微孔增强生物相容性。

-装饰品：个性化纹理、LOGO蚀刻。

-电子器件：钛基板电路图案加工。

六、钛金属电蚀刻常见问题与对策

-蚀刻不均匀：优化电解液流动性（如搅拌）、调整电流分布。

-氧化膜残留：增加HF比例或延长酸洗时间。

-边缘过度腐蚀：降低电流密度，缩短蚀刻时间。

-表面粗糙：使用中性电解液或添加缓蚀剂（如甘油）。

七、钛金属电蚀刻安全与环保

-防护措施：耐酸手套、护目镜、通风橱，避免HF直接接触皮肤。

-废液处理：HF需用石灰乳中和生成CaF?沉淀；酸性废液用碱中和至中性排放。

八、钛合金的特殊性

-Ti-6Al-4V等合金：铝和钒可能影响蚀刻速率，需调整电解液（如增加HF浓度）。

-双相钛合金：不同相蚀刻速率差异可能导致微观形貌变化，需优化参数。

通过合理选择电解液、控制工艺参数并严格遵循安全规范，钛金属电蚀刻可实现高精度、可控的表面加工，满足工业与艺术领域的多样化需求。

下一篇：什么是金属蚀刻开孔加工流程上一篇：光学编码器
