精密蚀刻是一种高精度的材料加工工艺，主要用于在微米或纳米尺度上对材料进行选择性去除，以制造复杂微结构或功能器件。该技术广泛应用于半导体、微机电系统（MEMS）、光学元件、医疗器械等领域。以下是精密蚀刻的详细介绍：

一、精密蚀刻定义与核心特点

精密蚀刻是一种高精度微加工技术，通过光刻与化学/电化学方法结合，在微米至纳米尺度制造复杂结构。其核心特点包括：

-高精度：可达到亚微米级分辨率。

-材料适应性：适用于金属（如铜、铝）、半导体（硅、GaN）、玻璃及某些高分子材料。

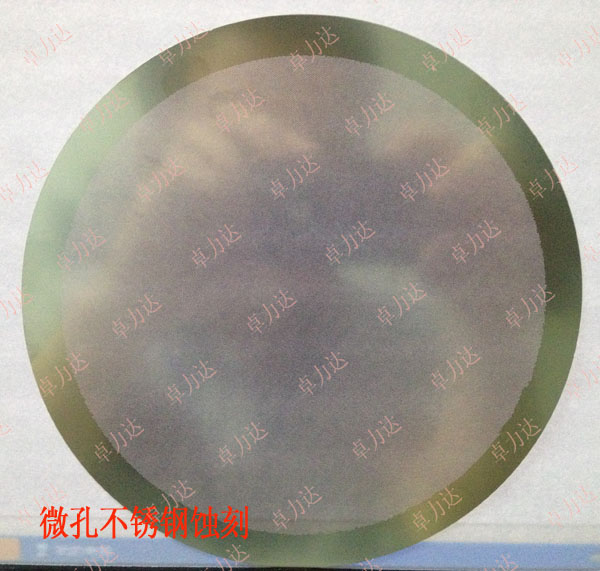

-复杂结构：可制作高深宽比结构、微孔阵列、三维曲面等。

二、精密蚀刻加工流程

-材料准备：基材需抛光至低粗糙度（Ra<0.1μm），并进行脱脂清洗。

-光刻胶涂覆：常用正胶或负胶，厚度由旋涂转速控制（1000-5000rpm）。

-曝光：使用紫外光（i-line，365nm）、深紫外（DUV，248nm）或极紫外（EUV），电子束直写用于纳米级图案。

-显影：碱性溶液（如KOH）溶解曝光区（正胶）或未曝光区（负胶）。

-蚀刻

-湿法蚀刻：各向同性，常用蚀刻剂如FeCl?（铜）、HF（硅）、HNO?/HCl（金属合金）。

-干法蚀刻（等离子体）：各向异性，如RIE（反应离子刻蚀）或ICP（电感耦合等离子体），适用于高深宽比结构。

-去胶与后处理：氧等离子体去胶，超声清洗去除残留。

三、精密蚀刻关键技术与挑战

-侧向腐蚀控制：湿法蚀刻中通过添加抑制剂（如苯并三唑）减少undercut。

-选择比优化：干法蚀刻中调节气体比例（如Cl?/BCl?用于铝）以提高目标材料与掩模的蚀刻速率差异。

-深宽比极限：Bosch工艺（交替沉积与蚀刻）可实现硅的100:1深宽比。

四、精密蚀刻应用领域扩展

-生物医学：微流控芯片、植入式传感器。

-柔性电子：蚀刻金属网格透明导电膜（替代ITO）。

-光子学：制作光子晶体、超表面光学元件。

五、精密蚀刻质量控制与检测

-尺寸测量：SEM（纳米级）、白光干涉仪（3D形貌）。

-表面分析：AFM检测粗糙度，XPS分析成分污染。

-缺陷检测：自动光学检测（AOI）系统筛查微裂纹、残胶。

六、精密蚀刻环保与安全

-废液处理：中和酸性蚀刻液（如NaOH中和HF），金属离子回收。

-干法蚀刻趋势：减少有毒化学品使用，如采用SF?替代品。

七、精密蚀刻未来趋势

-原子层蚀刻（ALE）：单原子层精度，用于5nm以下芯片。

-混合制造技术：结合3D打印（增材）与蚀刻（减材）实现复杂器件。

-新材料适配：二维材料（石墨烯、MoS?）的精密图案化。

八、精密蚀刻行业标准

-半导体：SEMI标准（如SEMIF32-1105湿法工艺安全）。

-医疗：ISO13485认证，确保生物兼容性。

通过上述技术优化与创新，精密蚀刻持续推动微纳制造领域的边界，满足从集成电路到生物芯片的高端制造需求。
