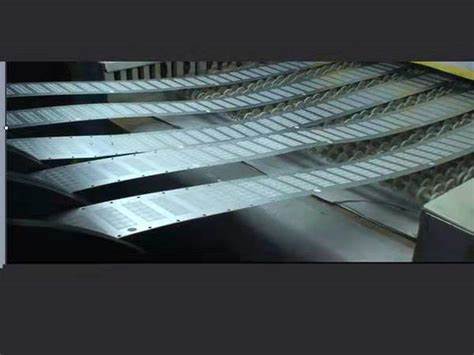

卷对卷蚀刻是一种结合连续卷对卷生产工艺和蚀刻技术的先进制造方法，主要用于在柔性材料（如塑料薄膜、金属箔或复合材料）表面高效、大规模地加工微细结构或电路图案。以下是关于卷对卷蚀刻的详细介绍：

一、卷对卷蚀刻核心概念

1.卷对卷工艺

材料以卷筒形式连续传输，依次通过多个加工步骤（如涂布、曝光、蚀刻、清洗等），最终收卷成成品。这种连续生产方式适合大规模制造，成本低、效率高。

2.蚀刻

通过化学或物理方法选择性去除材料表面部分区域，形成所需图案。常见蚀刻方式包括：

-湿法蚀刻：使用化学溶液腐蚀材料。

-干法蚀刻：通过等离子体或激光等物理手段去除材料。

二、卷对卷蚀刻加工流程

1.放卷：柔性基材（如聚酰亚胺薄膜、铜箔）从卷筒展开。

2.预处理：清洁表面或涂覆光刻胶等保护层。

3.图案化：通过光刻、印刷或激光等方式在材料表面定义蚀刻区域。

4.蚀刻：材料经过蚀刻设备，未保护区域被去除，形成电路或微结构。

5.清洗与干燥：去除残留蚀刻剂和杂质。

6.收卷：成品重新卷绕，准备后续加工或切割。

三、卷对卷蚀刻典型应用

-柔性电子：制造柔性电路板（FPC）、可穿戴设备传感器。

-显示技术：OLED屏幕、触摸屏的透明导电膜（如ITO蚀刻）。

-新能源：薄膜太阳能电池的电极图案化。

-RFID标签：天线结构的低成本批量生产。

-微流控芯片：生物医学检测器件的微通道加工。

四、卷对卷蚀刻优势

1.高效率：连续生产，适合大规模制造，降低单位成本。

2.兼容柔性材料：可在轻薄、可弯曲的基材上加工，扩展应用场景。

3.工艺集成：可与其他卷对卷工艺（如涂布、沉积）无缝衔接，形成完整生产线。

五、卷对卷蚀刻挑战

1.精度控制：高速传输中需保持图案对位精度（如纳米级误差控制）。

2.材料变形：柔性基材在张力下可能拉伸或褶皱，影响蚀刻均匀性。

3.蚀刻速率均一性：宽幅材料（如1米以上）需保证蚀刻剂分布均匀。

4.环保与成本：化学蚀刻废液处理需符合环保要求，干法蚀刻设备成本较高。

六、卷对卷蚀刻发展趋势

-精密化：结合纳米压印、电子束光刻提升分辨率。

-绿色工艺：开发无溶剂蚀刻或可回收蚀刻剂。

-混合技术：整合激光蚀刻与卷对卷工艺，实现高精度、无掩模加工。

卷对卷蚀刻是柔性电子和先进制造领域的核心技术之一，随着材料科学与设备技术的进步，其在物联网、智能穿戴等领域的应用前景广阔。
