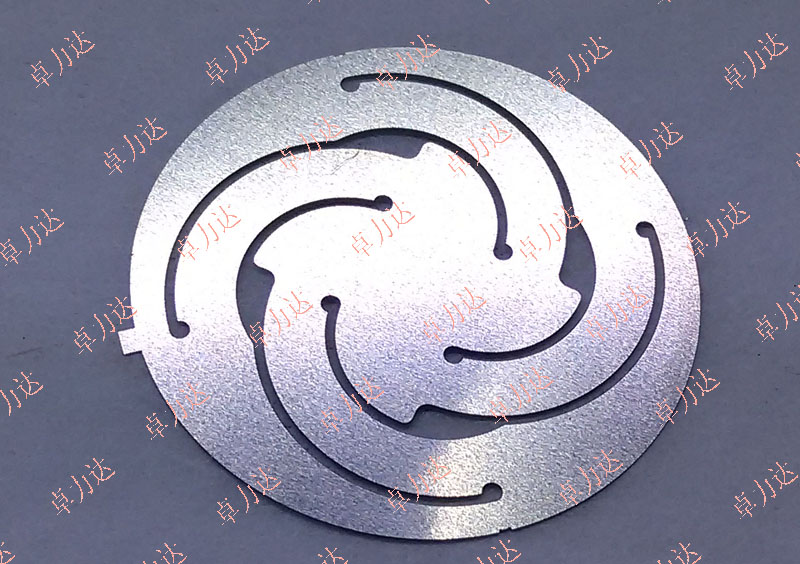

蚀刻弹簧片是一种通过化学蚀刻工艺制造的精密金属弹性元件，广泛应用于微型机械、电子设备、医疗器械等领域。以下是关于蚀刻弹簧片的详细说明：

一、蚀刻弹簧片工艺特点

-高精度：蚀刻技术可实现微米级精度的复杂图案，适用于微小弹簧片（如MEMS器件）。

-无机械应力：相比冲压或切割，蚀刻过程不产生毛刺或变形，保持材料原有性能。

-复杂结构：支持异形、镂空、多孔等设计，灵活性高。

-材料兼容性：适用于不锈钢（如SUS304/316）、铜合金（铍铜、磷青铜）、钛合金等弹性材料。

二、蚀刻弹簧片加工流程

1.设计制图

-使用CAD软件绘制弹簧片图纸，确定厚度（通常0.05-0.5mm）、形状（如螺旋形、悬臂梁）及关键参数（弹性模量、形变量）。

2.光刻掩膜制作

-将设计转化为高精度光刻掩膜（常用材料：菲林或玻璃基板）。

3.基材预处理

-清洁金属片，去除表面油污、氧化物（需超声波清洗+酸洗）。

4.涂覆光刻胶

-均匀喷涂或辊涂光敏胶（如正胶AZ系列），烘干形成保护层。

5.曝光与显影

-紫外光通过掩膜曝光，显影液溶解未曝光区域，露出需蚀刻部分。

6.化学蚀刻

-使用专用蚀刻液，控制温度（40-50℃）和时间，精确去除金属。

7.去胶与后处理

-剥离剩余光刻胶，清洗后可能进行热处理（如退火提高弹性）或表面镀层（镀金/镍防氧化）。

三、蚀刻弹簧片关键参数控制

-蚀刻因子：需控制侧蚀，一般侧蚀量=蚀刻深度×侧蚀系数（如0.8-1.2），影响尺寸精度。

-线宽公差：通常±0.01mm，高精度要求下可达±0.005mm。

-厚度均匀性：误差需小于±5%，避免影响弹性一致性。

四、蚀刻弹簧片常见问题与解决方案

1.问题：边缘毛刺

-原因：蚀刻液浓度不均或流动性差。

-解决措施：优化蚀刻液循环系统，增加搅拌或调整喷嘴分布。

2.问题：弹性不足

-原因：材料选择不当或热处理工艺不匹配。

-解决措施：选用高弹性材料（如铍铜），优化退火温度和时间。

3.问题：蚀刻速率不稳定

-原因：蚀刻液温度波动或有效成分衰减。

-解决措施：安装温控装置实时调节，定期检测并补充蚀刻液。

4.问题：尺寸超差

-原因：光刻掩膜精度不足或侧蚀控制不当。

-解决措施：升级掩膜制作工艺（如使用玻璃基板），调整蚀刻时间或蚀刻因子。

五、蚀刻弹簧片典型应用

-电子连接器：如SIM卡槽弹簧片、电池触点，要求高导电性和耐疲劳。

-医疗器械：内窥镜中的微型弹性传感元件。

-汽车传感器：压力传感器中的蚀刻应变片。

-消费电子：折叠屏手机的铰链支撑片。

六、蚀刻弹簧片工艺对比

工艺对比

1.化学蚀刻

-精度：高（±0.01mm以内），适合微米级复杂结构。

-成本：中高（设备及材料费用较高）。

-适用场景：小批量、微型精密件（如MEMS弹簧、医疗传感器）。

2.激光切割

-精度：中（±0.05mm），受热影响区限制。

-成本：低（适合快速打样）。

-适用场景：简单形状、中厚板材（如电子外壳触点）。

3.精密冲压

-精度：低（±0.1mm以上），模具限制复杂设计。

-成本：低（大批量时单件成本低）。

-适用场景：标准化零件的大规模生产（如普通金属弹片）。

七、蚀刻弹簧片设计建议

-倒角设计：避免尖角，减少应力集中。

-镂空减重：在非受力区域开孔，提升弹性响应。

-仿真验证：使用ANSYS或ABAQUS进行力学模拟，优化形变量。

通过蚀刻工艺制造的弹簧片在微型化和高精度需求场景中具有显著优势，结合材料科学与工艺控制，可满足多样化工业需求。
