蚀刻片加工是一种精密的金属薄片减材制造工艺。它利用化学腐蚀液有选择性地溶解金属，从而在金属片上形成极其复杂、精细的图案、孔洞或三维结构。以下是关于蚀刻片加工的详细介绍：

一、蚀刻片加工流程：

1.设计与工程：

使用CAD软件设计蚀刻片加工的精确零件图纸，包含所有细节、公差、蚀刻深度要求。

2.材料准备：

-选择合适的金属材料卷材或板材，常见材料包括：

-材料表面需清洁无油污、氧化层。

3.涂布光刻胶：

-在清洁的金属表面均匀涂覆一层对紫外线敏感的光刻胶（液态或干膜）。干膜应用更广泛，通过热压辊层压到金属表面。

4.曝光：

-将制作好的光掩模紧密贴合在涂有光刻胶的金属板上。

-使用紫外光（UV）曝光机进行曝光。

5.显影：

-将曝光后的金属板浸入显影液中。

-显影后，金属表面形成了精确的光刻胶保护图案。

6.蚀刻：

-将显影后的金属板浸入特定的化学蚀刻液（酸性或碱性，取决于金属种类）中。

蚀刻液会溶解掉未被光刻胶保护的裸露金属区域。

7.退胶/剥离：

-蚀刻完成后，使用化学溶剂或专用退膜机去除金属表面的光刻胶保护层。

8.清洗与干燥：

-彻底清洗金属板，去除所有残留的蚀刻液、光刻胶碎片和化学溶剂。

-采用去离子水漂洗和高洁净度干燥（如热风干燥、离心干燥）防止水渍和二次污染。

9.后处理：

-表面处理：根据需求进行，如：

-电镀：镀金、镀银、镀镍、镀锡等。

-钝化：（尤其不锈钢）提高耐腐蚀性。

10.检测与品控：

-尺寸测量：使用光学影像测量仪投影仪、激光扫描等检测蚀刻片关键尺寸、孔位、线宽线距、公差是否符合图纸要求。

-外观检查：目视或AOI检查蚀刻缺陷（如过蚀、欠蚀、毛刺、残胶、划伤等）。

二、蚀刻片加工的核心优势：

1.高精度与复杂度：可加工极其精细复杂的图案、锐利边缘、任意形状，无机械应力变形。

2.无毛刺、无热影响区：化学溶解过程不产生机械毛刺，不改变材料金相结构和物理性能。

3.薄材加工能力强：蚀刻片加工是加工超薄金属片（<0.1mm）最经济有效且不变形的方法。

4.批量生产效率高：可同时蚀刻多片甚至整板材料，成本随批量增加显著降低。

5.材料适应性广：可处理多种金属及合金，尤其擅长硬质、脆性或难加工材料。

6.设计更改灵活：修改设计只需更换光掩模，成本相对较低，速度快。

7.可实现半蚀刻：精确控制局部区域的蚀刻深度，形成台阶、凹槽、减薄区等，增加设计自由度。

三、蚀刻片加工典型工业应用：

1.电子与半导体：引线框架、连接器端子、屏蔽罩、散热片等。

2.过滤与分离：精密滤网、喷嘴板、分馏塔盘。

3.医疗器械：手术器械零件（刀片、镊子）、植入物组件、诊断设备筛网/电极、微流控芯片部件。

4.航空航天：涡轮发动机叶片气膜冷却孔板、传感器网格、轻量化结构件、通风格栅。

5.汽车工业：EGR冷却器板片、燃油喷射器滤网/挡板、传感器部件、铭牌/标牌、装饰格栅。

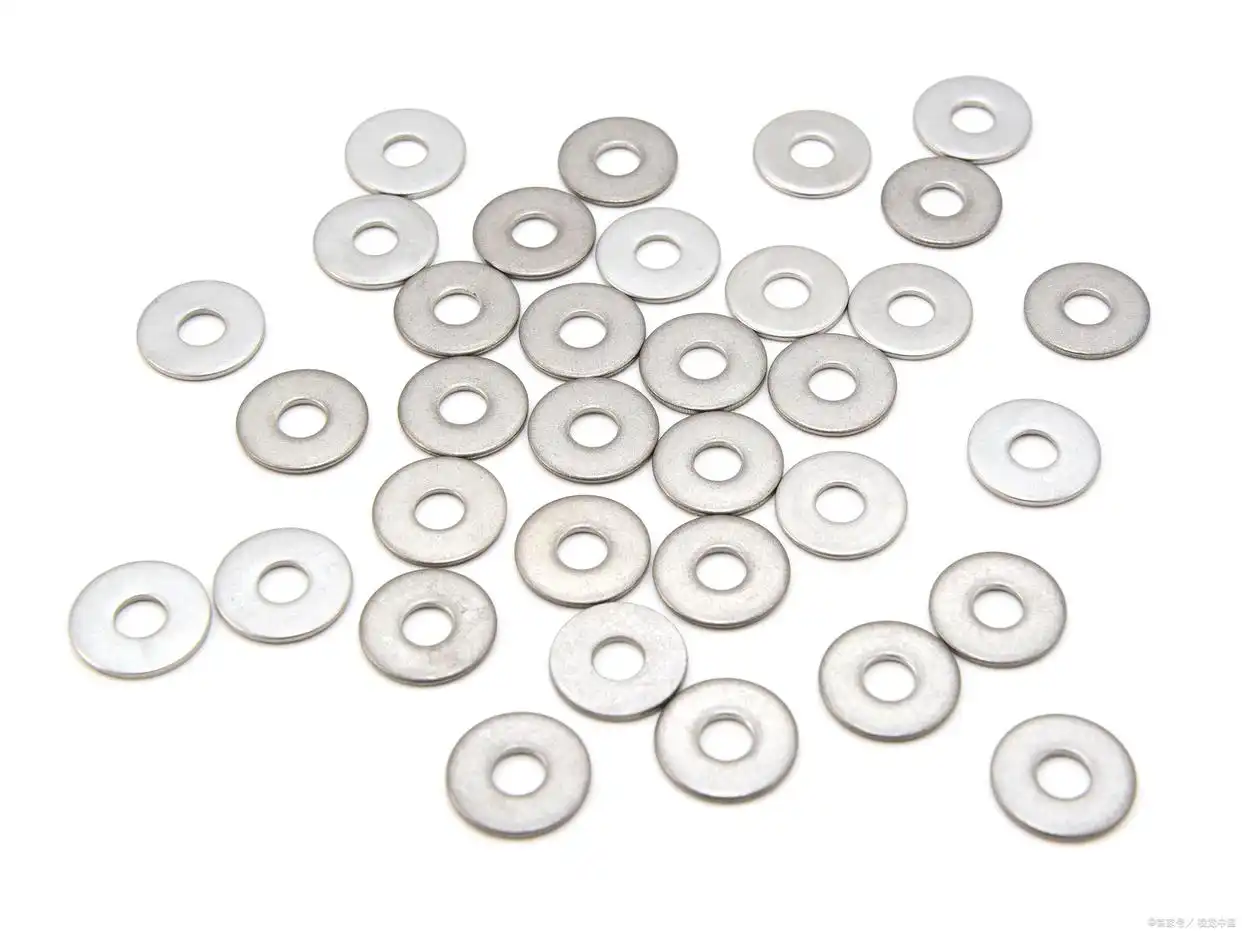

6.精密仪器：编码器盘、光栅、弹簧垫片、微电机零件、光学器件支架。

7.消费品：精密装饰件（表盘、首饰）、名牌、扬声器网罩、剃须刀网罩、厨具滤篮。
