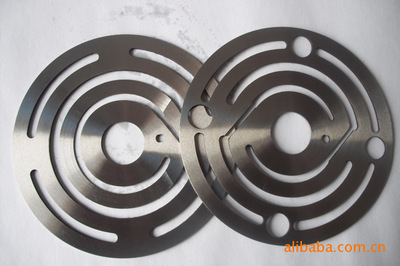

蚀刻阀片加工流程

文章出处:本站  责任编辑:Editor  人气:112  发表时间:2025-4-23 8:58:43  【



蚀刻阀片加工是一种利用化学或光化学蚀刻技术制造精密金属阀片的工艺,适用于复杂图形、薄材零件的高精度加工。以下是蚀刻阀片的详细信息

一、蚀刻阀片加工流程

1.材料准备

-材质选择:常用不锈钢(304、316L)、铜合金、钛合金等耐腐蚀金属薄板。

-板材清洗:去除表面油污、氧化层,确保光刻胶附着均匀。

2.光刻制版

-涂覆光刻胶:在金属表面均匀涂覆感光胶。

-曝光:通过紫外光照射,将设计好的阀片图形转移到光刻胶上。

-显影:溶解未曝光区域的光刻胶,露出需蚀刻的金属部分。

3.化学蚀刻

-蚀刻液:根据材料选择酸性或碱性蚀刻剂。

-控制参数:温度、浓度、时间精准控制,确保蚀刻深度和侧壁垂直度。

4.后处理

-去胶:剥离剩余光刻胶,清洗残留蚀刻液。

-表面处理:抛光、电镀(如镀镍)、钝化处理以提高耐腐蚀性。

-质检:检查尺寸精度、孔洞边缘质量、表面光洁度。

二、蚀刻阀片工艺优势

1.高精度:可加工微米级复杂图形(如细小孔洞、网格),适合精密阀片结构。

2.无机械应力:避免冲压或激光导致的变形、毛刺,保持材料原有性能。

3.薄材适用:适合超薄金属片,传统机械加工易损坏。

4.快速原型:无需模具,适合小批量或定制化生产。

三、蚀刻阀片的典型应用

-工业领域:压缩机阀片、泵阀组件、燃油喷嘴。

-微型流体系统:如医疗设备、实验室芯片。

-航空航天:燃料控制阀、气体调节阀片。

-汽车工业:燃油喷射系统、传感器阀片。

-半导体设备:真空系统或气体流量控制。

-新能源:燃料电池中的气体分配阀片。

四、蚀刻阀片常见问题与解决

1.蚀刻不均匀

-原因:光刻胶涂布不均、蚀刻液流动不畅。

-对策:优化涂胶工艺,增加蚀刻槽液循环。

2.侧壁过度腐蚀

-原因:蚀刻时间过长或浓度过高。

-对策:缩短蚀刻时间,采用分阶段蚀刻。

3.图形精度偏差

-原因:掩膜板对位不准、曝光过度/不足。

-对策:校准曝光设备,优化显影时间。

五、蚀刻阀片注意事项

-环保要求:蚀刻废液需中和处理,符合环保排放标准。

-成本权衡:大批量生产时,蚀刻成本可能高于冲压,需综合评估。

-材料限制:过厚材料(>2mm)或高硬度合金可能不适用。

六、工艺阀片对比

工艺适用场景优势局限

1.化学蚀刻工艺

适用场景复杂薄片、小批量

优势无应力、高精度

局限厚材不适用、成本较高

激光切割

适用场景中厚板材、简单图形

优势快速、无需掩膜

局限热影响区、边缘可能碳化

冲压

适用场景大批量、标准形状

优势成本低、效率高

局限模具费用高、复杂图形受限
