微孔蚀刻加工是一种在材料表面或内部制造微米/纳米级孔洞或结构的精密技术，广泛应用于微电子、MEMS（微机电系统）、生物医疗、光学器件等领域。以下是微孔蚀刻加工的详细介绍：

一、微孔蚀刻加工原理

通过化学或物理手段选择性地去除材料表面特定区域，形成微米级的孔洞结构。

二、微孔蚀刻加工方法

1.湿法蚀刻：利用酸性或碱性溶液腐蚀材料。其成本低，但精度较低，适合简单结构。

2.干法蚀刻：借助等离子体轰击材料，如反应离子蚀刻RIE，精度高、侧壁垂直，适合复杂微孔。

3.光刻辅助蚀刻：结合光刻技术定义图案，实现高精度图形化加工，常用于半导体芯片制造等。

三、微孔蚀刻加工流程

1.材料清洗：去除表面油污、氧化层等杂质，保证蚀刻均匀性。

2.涂覆光刻胶：在材料表面均匀涂覆光敏抗蚀剂，如正胶或负胶。

3.曝光与显影：通过光掩模曝光，显影后形成所需孔的图案。

4.蚀刻：湿法蚀刻是将材料浸入蚀刻液，未保护区域被溶解；干法蚀刻则在真空腔体中通过等离子体定向蚀刻，形成高精度孔。

5.去胶与后处理：去除残留光刻胶，清洗并检查孔的质量。

四、微孔蚀刻加工特点与优势

1.高精度与一致性：能够实现微米甚至纳米级别的精度控制，孔径均匀性好，孔壁光滑，粗糙度低，同一批次零件的尺寸和形状高度一致。

2.复杂形状与结构的实现：可轻松实现各种复杂形状和结构的微孔，包括圆形、方形、椭圆形等。

3.高效率与低成本：蚀刻加工速度快，一次可以加工大量微孔，无需复杂模具设计和制造，开模费用低，设计变更灵活，能有效降低生产成本，在大规模生产中优势显著。

4.环保与可持续性：通常不使用有毒或污染性的化学物质，废水、废气和废物处理相对简单，符合现代绿色制造的要求。

5.无毛刺、低应力：采用化学反应去除多余材料，不会产生机械应力，产品无毛刺、低应力，适用于光学、电子等高精度领域。

6.材料适用性广：适用于多种材料，包括不锈钢、铜、铝、钛等金属，以及半导体、陶瓷、塑料等，能满足不同领域的应用需求。

五、微孔蚀刻加工应用领域

1.电子行业：用于制造高密度微孔线路板、电子芯片散热板、引线框架和封装盖板，以及电子设备的过滤部件，如听筒网、防尘网等。

2.医疗领域：可制造微孔过滤器，用于精确过滤血液和药液，还可用于制造微流控芯片的流体通道或过滤孔等。

3.航空航天领域：用于加工轻质高强度的复合材料构件，如航空发动机叶片的微孔等。

4.汽车制造：可用于制造汽车喇叭网、过滤网等精密零部件。

5.家用电器：可用于生产豆浆机、咖啡机等小家电的过滤网。

六、微孔蚀刻加工注意事项

1.选择合适的化学溶液：根据材料种类和加工要求选择合适的化学溶液，以确保蚀刻效果和加工精度。

2.控制加工参数：严格控制曝光时间、显影时间和蚀刻时间等参数。

3.保持加工环境整洁：避免灰尘和静电对加工过程和产品质量的影响，从而保证微孔蚀刻加工的精度和质量。

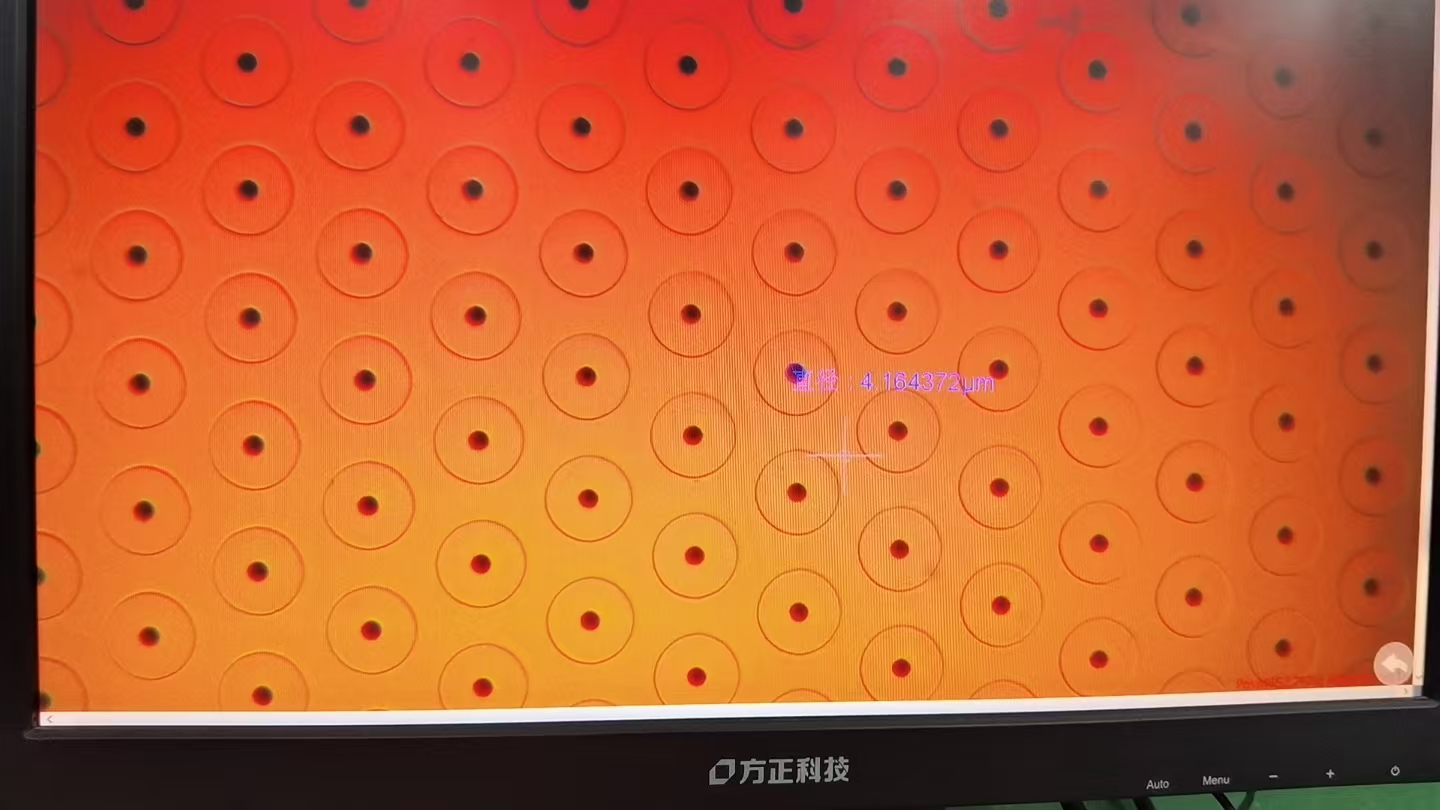

4.质量检验：加工完成后，需对微孔的孔径、孔形、位置精度、表面粗糙度等进行严格检验，确保产品符合设计要求。
