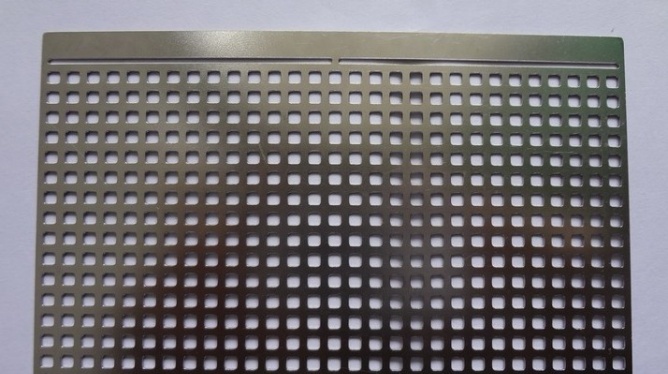

网孔蚀刻加工是一种通过化学或物理方法在金属、合金或其他材料表面精确加工出密集网状小孔的工艺。以下是关于网孔蚀刻加工的详细介绍：

一、网孔蚀刻加工流程

1.材料预处理

清洁基材表面，去除油污、氧化层。

干燥后涂覆光刻胶，确保均匀覆盖。

2.图案化处理

曝光：使用带有网孔设计的掩膜覆盖材料，通过紫外光曝光（光刻工艺）或激光直接成像将图案转移到光刻胶上。

显影：溶解未固化的光刻胶，露出需要蚀刻的区域。

3.蚀刻加工

化学蚀刻：浸入蚀刻液，腐蚀暴露区域，形成网孔。

参数控制：调整温度、浓度、时间以控制蚀刻深度和孔壁质量。

电解蚀刻：适用于高精度需求，通过电流加速蚀刻过程，提高均匀性。

4.后处理

去除残留光刻胶。

清洗、抛光或钝化处理（如不锈钢需酸洗钝化防锈）。

质检（显微镜检查孔径、孔距、表面光洁度）。

二、网孔蚀刻应用领域

工业过滤：石油化工用高精度滤网、汽车燃油滤芯。

电子器件：射频屏蔽网、散热片。

医疗设备：手术器械筛板、植入物表面微孔结构。

装饰工艺：建筑幕墙镂空装饰、工艺品纹理。

航空航天：轻量化结构件。

三、环保与安全

废液处理：中和酸性/碱性蚀刻液。

替代工艺：水刀切割或激光加工。

四、网孔蚀刻加工常见问题与对策

孔边缘毛刺：优化蚀刻液配方，添加缓蚀剂；或电解抛光后处理。

蚀刻不均匀：改进掩膜设计，增加导流槽，调整蚀刻槽搅拌方式。

材料变形：薄板材料需使用夹具固定，避免应力集中。

五、网孔蚀刻加工技术趋势

高纵横比蚀刻：通过脉冲蚀刻或超声波辅助实现深孔加工。

智能化控制：传感器实时监测蚀刻速率，AI动态调整工艺参数。

绿色蚀刻剂：开发可循环利用的生物降解蚀刻液。
