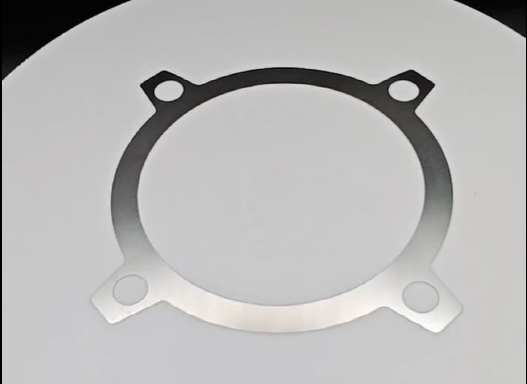

蚀刻垫圈加工是一种结合精密蚀刻技术制造特殊功能垫圈的工艺，尤其适用于超薄、复杂结构或高精度要求的场景。以下是关于蚀刻垫圈的详细介绍：

一、蚀刻垫圈加工流程

1.材料选择

-金属：不锈钢、铜、钛、镍合金。

-聚合物：聚酰亚胺、聚四氟乙烯（PTFE）、PEEK。

-陶瓷：氧化铝、氮化硅。

2.前处理

-清洗：去除材料表面油污、氧化物。

-涂覆光刻胶：在材料表面均匀涂覆光敏抗蚀剂。

3.曝光与显影

-光刻掩膜：通过光刻机将设计好的垫圈图案转移到光刻胶上。

-显影：溶解未曝光区域的光刻胶，露出待蚀刻区域。

4.蚀刻工艺

化学蚀刻（湿法蚀刻）

-原理：浸泡在蚀刻液中溶解暴露的金属/非金属区域。

-适用：批量生产、复杂形状、厚度<1mm的薄材。

-特点：成本低，但侧向腐蚀可能影响精度。

激光蚀刻（干法蚀刻）

-原理：高能激光烧蚀材料表面，直接雕刻图案。

-适用：高精度、小批量或个性化定制。

-特点：无化学污染，边缘锐利，但设备成本高。

等离子蚀刻

-原理：利用等离子体中的活性离子轰击材料表面。

-适用：纳米级精度、半导体级洁净要求。

5.后处理

-去胶：剥离残留光刻胶。

-清洗：去除蚀刻残留物，保证表面洁净度。

-表面处理：抛光、电镀（如镀金增强导电性）、钝化（防锈）。

二、蚀刻垫圈关键技术与难点

1.精度控制

-化学蚀刻需平衡蚀刻速率与侧蚀量，通过调整浓度、温度、时间优化。

-激光蚀刻需精确控制光斑直径和功率。

2.复杂结构加工

-多层垫圈可通过多次光刻-蚀刻叠加实现。

3.材料兼容性

-避免蚀刻液与材料发生不可控反应。

三、蚀刻垫圈典型应用

1.半导体设备：

-晶圆承载环，需耐等离子体蚀刻和高温。

2.燃料电池：

-超薄金属双极板垫圈，表面蚀刻导气槽。

3.医疗器械：

-微型钛合金垫圈，激光蚀刻生物兼容性标记。

三、工艺对比

1.化学蚀刻（湿法蚀刻）

-精度：±0.05mm

-成本：低

-适用材料：金属、部分聚合物

-典型厚度：0.01~1.5mm

2.激光蚀刻（干法蚀刻）

-精度：±0.005mm

-成本：高

-适用材料：金属、陶瓷、塑料

-典型厚度：0.001~5mm

3.等离子蚀刻

-精度：±0.001mm（纳米级）

-成本：极高

-适用材料：硅、玻璃、化合物半导体

-典型厚度：纳米级~0.1mm

对比总结：

-化学蚀刻适合低成本、批量生产，但精度有限；

-激光蚀刻精度高、灵活性好，但设备成本较高；

-等离子蚀刻用于超精密场景，成本最高且材料受限。
