内窥镜中的视场光阑电铸加工作为一种微纳制造技术，能够实现高精度、复杂结构的金属零件成型，尤其适用于内窥镜视场光阑的微型化制造。以下是内窥镜视场光阑电铸加工技术详解：

一、视场光阑电铸加工流程

1.原模制备：根据目标形状设计原模（阴极），材料通常为高精度金属或非金属。

2.电铸沉积：将原模与阳极（如镍/铜板）浸入金属盐溶液，通直流电使金属离子沉积于原模表面。

3.后处理：达到设定厚度后脱模，经机械加工、衬背加固后获得成品。

二、视场光阑电铸加工技术优势

1.超薄精密：可加工厚度0.05-0.18mm的金属件，背面可贴合双面胶或刷胶。

2.复杂形状复制：适用于微细孔洞、凹槽等难加工结构，如内窥镜光阑的狭缝设计。

3.材料兼容性：支持镍、铜、不锈钢等医疗级材质，满足生物相容性要求。

2.电铸加工的核心优势

-微米级精度：可复制模具的纳米级表面形貌，边缘锐利度达亚微米级。

-复杂结构成型：适用于异形孔、阵列结构或带有锥度的光阑。

-材料多样性：常用电铸材料包括镍、镍钴合金、金等，可通过添加剂调控材料性能。

-批量一致性：适合量产，单次电铸可生成数百片微型光阑。

三、视场光阑电铸加工的关键需求

1.加工需求：

-高精度复制：需确保光阑孔径、位置精度，以匹配光学系统视场角。

-超薄结构：厚度需控制在0.1mm左右，避免影响内窥镜紧凑设计。

-表面质量：要求低粗糙度（Ra≤0.2μm），减少光线散射。

四、视场光阑电铸加工工艺优化

1.原模设计与制造：

-使用高纯度电解镍板（面积≥电铸投影面积1-2倍），通过CNC机床加工至亚微米级精度。

-表面镀铬处理（厚度1-2μm），提升脱模性能。

2.后处理技术：

-衬背加固：喷涂铜/钢层（厚度0.2-0.3mm）或浇铸低熔点合金，防止变形。

-脱模工艺：采用专用脱模架，通过螺旋顶出或低温冷却减少应力。

五、应用案例与效果评估

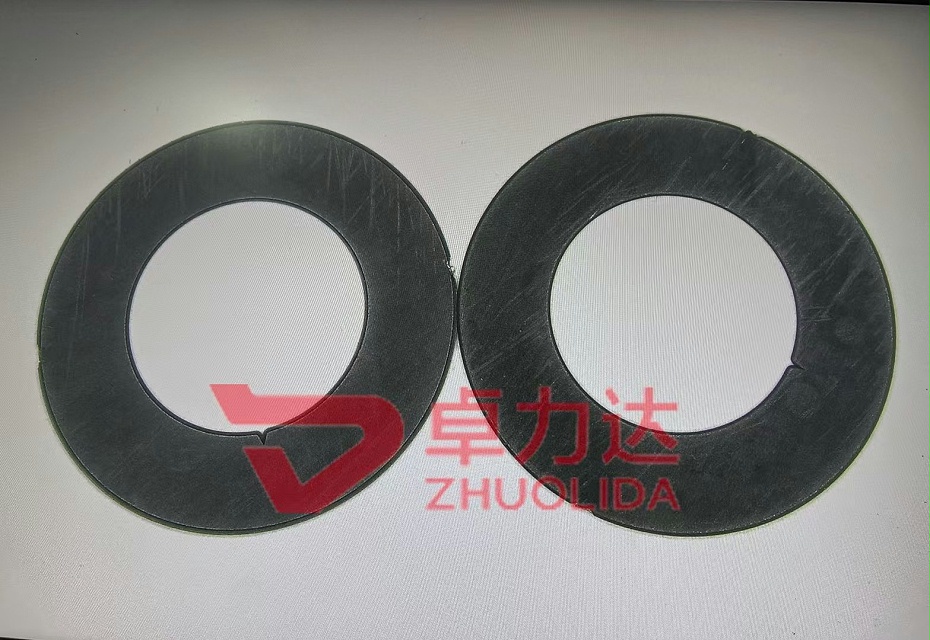

案例1：南通卓力达电铸光阑片

应用领域：航天、医疗内窥镜。

技术特点：

超薄镍基光阑，厚度0.1mm，孔径精度±0.005mm。

表面粗糙度Ra≤0.1μm，减少杂散光30%以上。

效果：成像清晰度提升20%，视场角误差控制在±1°以内。

案例2：硬管内窥镜视场优化

问题：传统光阑边缘散射导致像差。

解决方案：电铸加工带微结构光阑，孔隙率降低至0.5%，对比度提升40%。
