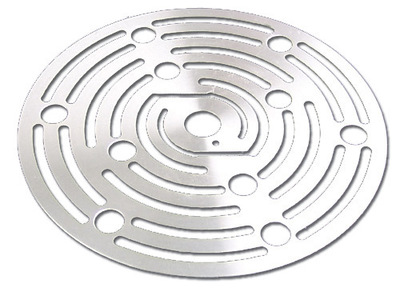

无连接点蚀刻是一种在蚀刻加工中避免使用物理连接点或多次保护膜贴附的技术，主要应用于精密金属部件的生产，旨在简化工艺、降低成本并提高良品率。以下是对无连接点蚀刻的详细介绍：

一、无连接点蚀刻技术原理

1.物理固定替代连接点

使用拖网结构夹持片状材料，通过导引框架牵引完成蚀刻、退膜等流程，无需依赖连接点固定。

2.单面蚀刻结合转移技术

在金属薄板单面涂覆耐腐蚀固化胶，通过单面蚀刻形成独立金属单元，再转移至保护膜上，避免双面蚀刻所需的连接点。

二、无连接点蚀刻工艺流程

（1）拖网蚀刻工艺

-拖网结构：由尼龙丝网制成的上网片、下网片及导引框架组成，根据设备参数和产品厚度选择网孔尺寸及丝网厚度。

-无连接点蚀刻工艺流程：

1.将显影固化后的片状材料置于拖网夹层；

2.通过导引框架牵引完成蚀刻和退膜；

3.烘干后取出成品，循环进行下一批次加工。

-优势：避免使用PE保护膜，减少贴膜/撕膜步骤，降低人工和材料成本，防止薄片变形。

（2）单面蚀刻转移工艺

-关键步骤：

1.压膜与曝光：金属板单面涂覆干膜，另一面覆固化胶，通过UV曝光形成图形；

2.显影与蚀刻：显影去除未曝光部分，蚀刻液溶解裸露金属；

3.转移与剥离：将蚀刻后的金属单元转移至保护膜，通过UV照射降低固化胶黏性后剥离。

-应用场景：适合0.1mm以下的超薄金属板（如不锈钢），适用于高精度电子元件。

（3）其他辅助技术

-平衡铜设计：在PCB蚀刻中，通过添加无电气连接的铜点平衡蚀刻均匀性，减少热变形和镀层问题。

-规则阵列生产：通过两次贴膜和精准定位治具，实现无连接点蚀刻补强钢片的批量生产，避免分片毛刺。

三、技术优势与挑战

1.优势：

-工序简化：传统工艺需多次贴膜/退膜（6-8步），无连接点工艺缩减至3-4步；

-良品率提升：减少人工操作和机械应力，薄片变形率降低30%以上；

-成本降低：节约PE保护膜用量，减少设备投资（如激光切割机）。

2.挑战：

-材料适配性：需根据蚀刻液类型选择耐腐蚀丝网或胶膜；

-精度控制：单面蚀刻需精确控制蚀刻深度，避免穿透或残留。

四、无连接点蚀刻应用领域

1.微电子制造：

集成电路、晶体管等高精度电子元器件的基板与导线加工。

柔性电路板（FPC）补强钢片（如苹果手机、三星手机应用）。

2.光学器件制造：

光栅、棱镜等复杂光学结构的精密加工。

3.航空航天：

涡轮叶片、航天器构件等高精度、轻量化部件制造。

4.汽车制造：

发动机部件、汽车内饰、喇叭网等精密零部件加工。

5.医疗器械：

导管、支架等无菌、高精度部件制造，提升手术安全性。

五、无连接点蚀刻未来发展趋势

1.自动化升级：结合智能传感技术实现拖网牵引和蚀刻参数的实时调整；

2.环保工艺：开发低毒蚀刻液（如有机酸体系）及可回收固化胶；

3.高精度扩展：向0.05mm以下超薄材料蚀刻及3D微结构加工延伸。
