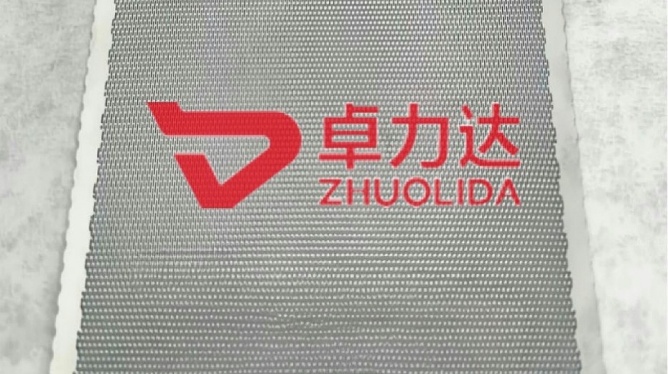

电铸掩膜版是一种用于微电子制造、光刻工艺的高精度模具，常用于半导体、显示面板、MEMS等领域。其加工过程结合了电化学沉积和微纳加工技术，能够实现高分辨率、复杂图形的金属掩膜版制造。以下是电铸掩膜版的详细介绍：

一、电铸掩膜版加工流程

1.基板准备

-选择平整、导电性良好的基材，并进行表面清洁，确保电铸层均匀附着。

2.光刻胶涂覆

-在基板上旋涂光刻胶，通过匀胶机控制胶层厚度，随后预烘去除溶剂。

3.曝光与显影

-使用光刻机将设计好的掩膜图形转移到光刻胶上，通过紫外光曝光后显影，形成所需图形的光刻胶模板。

4.电铸沉积

-将显影后的基板浸入电铸槽，通过电流作用使金属离子（如镍、铜、金）在导电基板的光刻胶开口区域沉积，逐步填充形成金属结构。

5.脱模与后处理

-剥离光刻胶，将电铸成型的金属掩膜版从基板上分离，并进行清洗、退火、表面抛光或镀层处理。

二、技术难点与解决方案

1.图形精度控制

-挑战：微米/纳米级图形易受电铸液流动性、电流密度分布影响，导致边缘粗糙或结构变形。

-解决：优化电铸参数、采用脉冲电铸技术，提高电解液均匀性。

2.应力与缺陷管理

-挑战：电铸层内应力可能导致掩膜版翘曲或开裂。

-解决：添加应力缓解剂至电解液，优化退火工艺（温度、时间）。

3.脱模成功率

-挑战：金属层与基板粘连可能导致掩膜版损坏。

-解决：基板表面预处理，或选用易剥离的牺牲层材料。

三、电铸掩膜版材料选择

-镍（Ni）：最常用，硬度高、耐腐蚀，适用于高精度图形。

-镍钴合金（Ni-Co）：增强机械强度和耐磨性，适合长期使用的掩膜版。

-铜（Cu）：导电性好，成本低，但硬度较低，多用于临时掩模。

-基板：不锈钢（经济耐用）、硅片（超平整）、钛合金（耐腐蚀）。

四、电铸掩膜版应用领域

1.半导体制造：用于光刻工艺中的金属掩膜，如IC封装、功率器件。

2.显示面板：OLED蒸镀掩膜版，实现RGB像素精准沉积。

3.MEMS传感器：制造微结构。

4.光学元件：衍射光栅、微透镜阵列加工。

五、电铸掩膜版行业趋势

1.更高精度：向亚微米级图形发展，满足5nm以下芯片制程需求。

2.大尺寸化：适应OLED电视等大面板制造，要求掩膜版低翘曲、高均匀性。

3.新材料应用：开发低应力合金、复合电铸工艺，提升掩膜版寿命。

4.环保工艺：减少电铸废液污染，推广无氰电解液和循环处理技术。

六、常见问题与维护

-图形缺陷：检查光刻胶质量、曝光参数及显影液浓度。

-电铸层脱落：加强基板活化处理，确保表面清洁度。

-寿命短：优化镀层材料，避免重复使用中的机械损伤。

电铸掩膜版加工是微纳制造的核心技术之一，其质量直接决定下游产品的性能。
