金属发热片蚀刻加工是一种结合了微细加工与电热材料科学的精密制造工艺，主要用于制造高效、均匀的加热元件。以下是对金属发热片蚀刻的系统分析：

一、蚀刻发热片蚀刻的核心结构与原理

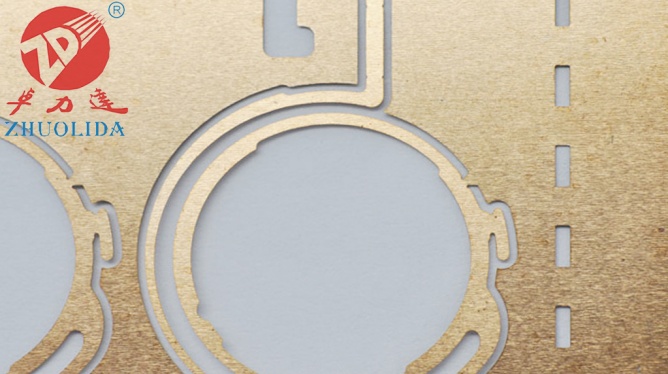

1.基板与金属层

-基板：多采用耐高温绝缘材料，形状为圆形或方形，确保机械强度与绝缘性。

-金属电热层：通常为铜片，通过光刻掩膜和化学蚀刻形成特定电阻槽图案，通过电阻槽的几何设计控制电流路径和发热功率。

2.电阻浆液填充

-蚀刻后的电阻槽内填充导电浆液，固化后形成电阻通路，通过焦耳效应将电能转化为热能。

-多层槽设计可优化热场分布，避免局部过热。

3.辅助结构

-反射层：基板背面涂覆反射涂层，减少热损耗。

-可拆卸设计：部分结构采用固定槽与凸柱装配，便于维护更换。

二、金属发热片蚀刻加工流程

1.掩膜与曝光

-在金属表面涂覆光刻胶，通过紫外曝光和显影形成抗蚀刻图案，未曝光区域被蚀刻液溶解。

2.化学/电解蚀刻

-化学蚀刻：使用三氯化铁等蚀刻液，通过喷淋或浸泡溶解裸露金属。需严格控制溶铜量和温度。

-电解蚀刻：适用于超薄金属（如散热片），以工件为电极，在电解液中通电蚀刻，深度均匀性更佳。

3.后处理工艺

-研磨减薄：蚀刻后通过粗磨（100-500目）和精磨（1000-3000目）将金属片厚度降至设定值。

-清洗与去胶：采用阶梯式清洗确保表面洁净。

三、金属发热片蚀刻质量控制要点

1.蚀刻速度调控

-速度过快易导致表面粗糙或穿孔，采用“先快后慢”策略：前期用高浓度蚀刻液完成80%–90%深度，后期换低速液精修。

2.缺陷预防

-背胶残留：蚀刻片保护膜残留胶黏剂影响焊接，需彻底清除（如超声波清洗）。

-变形控制：薄片蚀刻时采用石蜡临时固定，研磨后湿法去蜡。

3.仿真与监测

-通过热加工工艺仿真预测变形与微裂纹，优化蚀刻参数。

四、金属发热片蚀刻典型应用场景

1.工业加热元件

-金属发热片蚀刻用于家电（电熨斗、暖风机），功率密度高且热分布均匀。

2.电子设备散热

-超薄铜/铝蚀刻散热片（厚度0.1–0.5mm）用于5G芯片散热，通过微沟槽增大比表面积。

3.军用与模型制造

-精密蚀刻片焊接成坦克铰链、观察窗等复杂结构，需低温焊膏与热风枪配合避免热变形。

五、金属发热片蚀刻技术发展趋势

-绿色蚀刻液开发：替代三氯化铁的无氰、低污染蚀刻剂。

-复合工艺：结合激光刻蚀与化学蚀刻，实现微米级精度。

-智能控制系统：通过实时监测溶铜量和pH值自动调整蚀刻参数，提升良品率。
