作为中国制造业的重要基地，东莞五金蚀刻加工产业非常成熟。其核心流程与常规金属蚀刻工艺一致，但结合了东莞本地产业链的优势。以下是东莞五金蚀刻加工流程详细介绍：

一、东莞五金蚀刻加工流程

1.材料准备与清洗：

清洗：使用碱性或酸性清洗剂，配合超声波清洗或喷淋清洗，彻底去除金属表面的油污、灰尘、氧化物等杂质。这是至关重要的一步，直接影响抗蚀层附着力和蚀刻均匀性。东莞五金蚀刻加工厂普遍配备高效清洗线。

2.涂布抗蚀层：

目的：在需要保留的区域覆盖一层耐蚀刻化学药水的保护层。

常用方法：

贴膜/干膜：将感光抗蚀干膜通过热压方式紧密贴合在洁净的金属表面。

喷墨打印：主要用于快速打样或图形不规则的场合。

烘干：对于油墨或液态感光胶，需要烘干固化。

3.曝光：

使用紫外光照射。底片的透明区域允许光线通过，使下方的感光抗蚀层发生光化学反应。底片的不透明区域阻挡光线，下方抗蚀层不发生反应。

4.显影：

将曝光后的板材浸入显影液中。未聚合的抗蚀剂部分被溶解掉，而聚合的部分保留下来，形成保护图形的抗蚀层。

5.蚀刻：

-核心工序：利用化学药水将未被抗蚀层保护的金属部分腐蚀溶解掉。

-蚀刻方式：

喷淋式蚀刻：蚀刻液通过高压喷嘴均匀喷射到板材两面。优点是蚀刻速度快、均匀性好、侧蚀较小、药水利用率高、易于自动化控制。

浸泡式蚀刻：将板材浸入蚀刻槽中。设备简单，成本低，适合小批量或特殊形状。但速度慢，均匀性较差，侧蚀较大。

6.脱膜：

使用强碱性溶液浸泡或喷淋，溶解去除抗蚀油墨或干膜。

7.后处理：

彻底清洗板材，去除残留的蚀刻液、脱膜液和抗蚀剂碎片。多次水洗、纯水漂洗。

8.检验与包装：

严格的质量控制是关键。

根据产品特性和客户要求进行包装。

二、东莞五金蚀刻加工的优势与特点

1.产业链完整：从原材料供应商、设备制造商、化学品供应商、模具/菲林制作商到后处理厂商一应俱全，配套极其便利。

2.工艺成熟度高：从业者经验丰富，技术工人多，对常见材料的蚀刻工艺掌握娴熟。

3.响应速度快：打样周期短，小批量生产灵活，适合研发、中小批量订单。

4.成本竞争力：东莞五金蚀刻加工规模化生产和成熟的供应链带来成本优势。

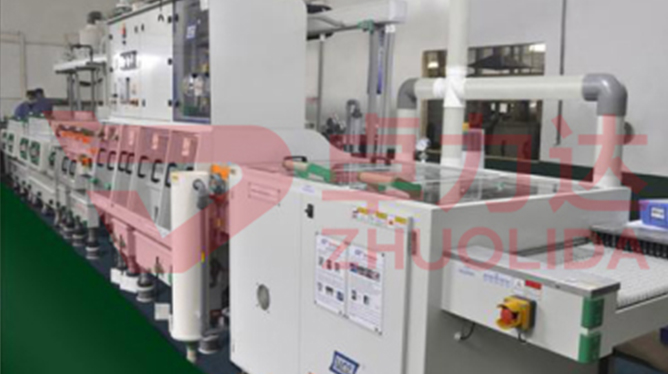

5.设备先进：东莞五金蚀刻加工厂普遍装备自动化喷淋蚀刻线、精密曝光机、自动显影脱膜线、高精度检测设备等。

6.质量控制体系：较多工厂通过ISO9001等质量体系认证，具备完善的品控流程。

三、选择东莞五金蚀刻加工厂时需注意

1.明确需求：清晰提供材料、厚度、最终图纸、蚀刻深度、精度要求、表面处理要求、数量。

2.考察工厂：查看设备、检测手段、车间环境、环保措施。

3.打样确认：务必进行小批量打样，确认尺寸、外观、功能满足要求后再批量生产。

4.沟通细节：与工程师充分沟通工艺细节、公差控制能力、可能的限制。

5.关注环保：了解工厂的废水废气处理资质和能力，选择合规企业。
