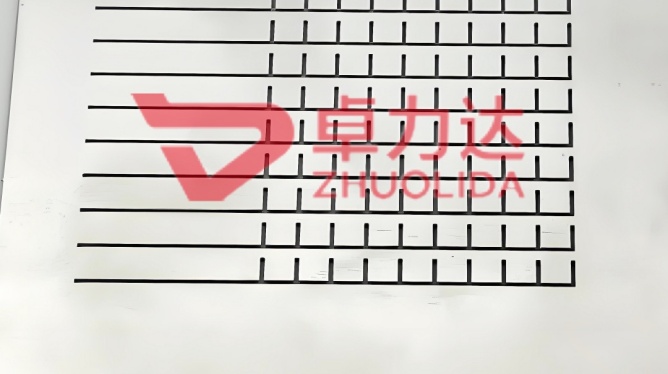

掩膜版电铸是微电子制造领域中的核心材料,通过电铸工艺实现高精度图形复制,广泛应用于半导体、显示面板、光电子等高端制造领域。以下是对掩膜版电铸的详细解析:
一、掩膜版电铸定义与原理
掩膜版电铸是以电化学沉积为核心技术,通过金属离子在模具表面逐层堆积形成的微纳米级金属掩膜版。其本质是光刻工艺的“图形母版”,将设计电路或图案通过曝光转移到晶圆、基板等材料上,实现批量生产。
二、掩膜版电铸加工流程
1.光刻胶图案化:在金属基板(如不锈钢)上涂覆光刻胶,通过曝光、显影形成阵列式直孔结构。
2.电铸沉积:以光刻胶直孔为模具,电沉积镍、铜等金属材料,填充直孔并覆盖光刻胶表面,形成初始掩膜版。
3.脱模处理:去除金属基板和光刻胶,得到带有直孔通孔的初始掩膜版。
4.后处理优化:斜锥角刻蚀,采用化学刻蚀工艺对初始掩膜版下表面及通孔内壁进行刻蚀,形成开口尺寸自下而上逐渐减小的斜锥形凹槽,提升蒸镀效率并减少材料遮挡。
三、掩膜版电铸性能优势
1.高精度与高分辨率
-掩膜版电铸可实现亚微米级精度,深度比达数百比一,满足高密度集成电路和MEMS器件的制造需求。
2.可重复性与一致性
-掩膜版电铸工艺参数稳定后,可大规模生产性能一致的掩膜版,适用于半导体等需要高良率、高稳定性的领域。
3.材料定制化
-根据需求选择镍、铜等金属材料,定制导电性、耐腐蚀性、硬度等性能,适配不同应用场景。
4.环保与经济性
-电铸工艺废料少,金属材料可回收利用,符合绿色制造趋势,同时降低生产成本。
四、掩膜版电铸应用领域
1.半导体制造
-晶圆光刻:作为“底片”将芯片设计图形转移到晶圆上,是先进制程(如7nm、5nm)的关键耗材。
-特色工艺:适配功率半导体、MEMS传感器等定制化需求,要求掩膜版具备高精度和快速响应能力。
2.显示面板(FPD)
-高端显示技术:在AMOLED、LTPS等显示技术中,实现精细像素图案复制,提升显示效果。
-国产化突破:国内厂商已突破G11超高世代掩膜版电铸技术,减少对进口依赖。
3.光电子与MEMS
-微纳结构制造:用于光波导、传感器等器件的三维微结构加工,推动光通信、生物医疗等领域发展。
五、掩膜版电铸市场趋势
1.市场规模持续增长
-全球市场:2025年全球半导体掩膜版市场规模预计达89.4亿美元,其中晶圆制造用掩膜版占57.88亿美元。
-中国市场:受益于晶圆厂扩产(如中芯国际、长江存储),中国大陆需求增速领先全球,2025年市场规模预计达187亿元人民币。
2.国产替代加速
-政策支持:国家大基金等政策推动半导体材料国产化,国内厂商(如清溢光电)通过技术突破和产能扩张提升市场份额。
-技术突破:国内企业已掌握OPC(光学邻近效应修正)、PSM(相移掩膜版)等技术,适配先进制程需求。
3.技术升级方向
-EUV掩膜版:适配7nm以下先进制程,采用多层膜反射技术,突破EUV光刻工艺瓶颈。
-三维集成:开发多层掩膜版技术,支持芯片堆叠和异构集成,提升系统性能。
