什么是卷对卷连续蚀刻

文章出处:本站  责任编辑:Editor  人气:2  发表时间:2025-5-8 11:09:27  【

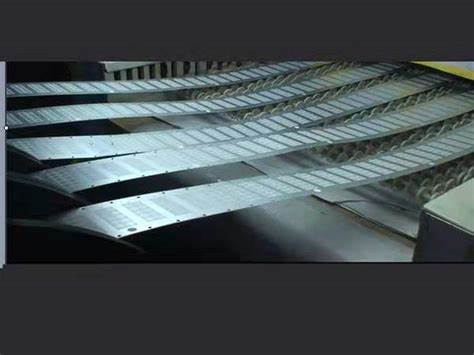

卷对卷连续蚀刻是一种高效、连续的微细加工技术,主要用于柔性基材的大规模生产。其核心是将材料卷在辊筒上,通过化学或物理蚀刻方法,在连续移动的薄膜或箔材表面形成精密图案。以下是对卷对卷连续蚀刻的详细介绍

一、卷对卷连续蚀刻加工流程

1.基材准备

使用柔性基材,卷装于放卷辊,通过张力控制系统平稳传输。

2.涂覆掩膜层

在基材表面涂覆光刻胶或压印掩膜,可能采用狭缝涂布或喷墨印刷技术,确保均匀覆盖。

3.图案化曝光

利用UV光源或激光,通过掩膜版或直接写入技术曝光,定义蚀刻区域。卷对卷系统需高精度对位,确保连续移动中图案对齐。

4.显影

溶解未曝光的光刻胶,露出需蚀刻的基材区域。显影液通过喷淋或浸渍方式处理,后经干燥单元。

5.蚀刻

-湿法蚀刻:将材料浸入化学溶液,溶解暴露区域。需控制溶液浓度、温度及接触时间。

-干法蚀刻:使用等离子体,适合高精度纳米级结构,但设备成本较高。

6.去胶与清洗

去除残留掩膜,并通过去离子水或超声波清洗,确保表面洁净。

7.收卷与后处理

成品卷绕至收卷辊,可能需后续镀膜、层压等工序。

二、卷对卷连续蚀刻应用领域

1.柔性电子:制造OLED显示电极、柔性传感器、RFID天线。

2.光伏产业:薄膜太阳能电池的透明导电层。

3.印刷电路板:生产高密度柔性电路,替代传统蚀刻线。

4.功能薄膜:如电磁屏蔽膜、纳米压印模板。

三、卷对卷连续蚀刻技术优势

1.高效率:连续生产,速度可达米/分钟级,远超单片处理。

2.低成本:减少材料浪费(如光刻胶、蚀刻剂),适合量产。

3.兼容柔性基材:避免单片处理中的脆性断裂问题。

4.一致性高:自动化控制减少人为误差。

四、关键挑战

1.精度控制:高速移动中需保持微米级对位精度。

2.张力稳定性:基材拉伸或褶皱影响蚀刻均匀性,需精密伺服系统。

3.蚀刻选择比:确保仅目标层被蚀刻,避免损伤底层材料。

4.环保问题:湿法蚀刻废液处理需符合环保标准。

五、卷对卷连续蚀刻未来发展方向

1.纳米级蚀刻:结合电子束或纳米压印技术,实现更精细结构。

2.绿色工艺:发水基蚀刻剂或干法工艺,减少污染。

3.智能化集成:引入AI实时监控蚀刻参数,动态调整工艺。

4.多工艺集成:与卷对卷沉积、印刷技术结合,形成全流程生产线。
